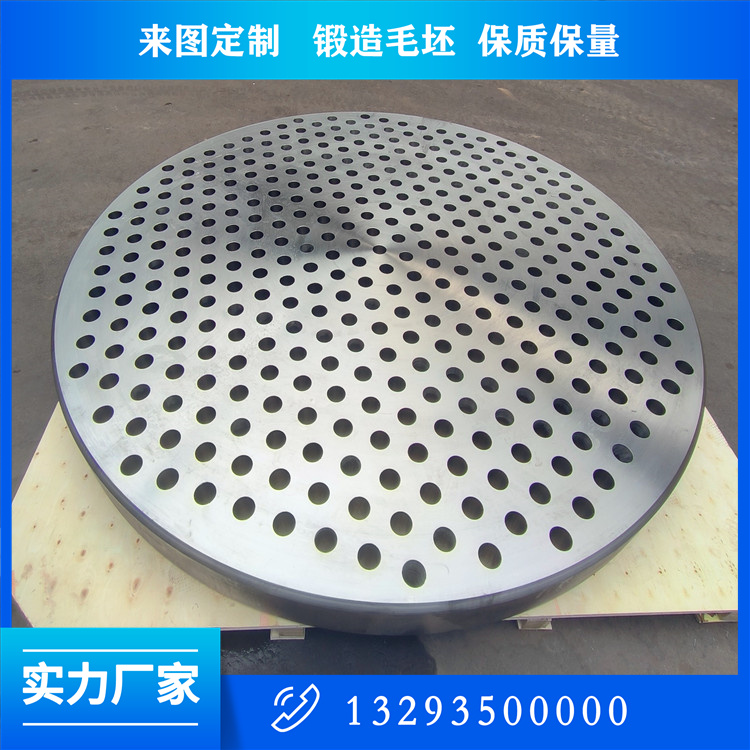

管板鍛件的加工精度直接關系到設備密封性能、管束裝配質量及承壓安全性，其控制需貫穿從鍛造到終加工的每個環節。以下是針對不同材質（不銹鋼、合金鋼等）管板的關鍵精度控制要點及實施方法：
1. 尺寸精度控制
1.1 外形尺寸公差
直徑控制：
自由鍛管板：直徑公差±1.5%D（D≤2000mm）或±2%D（D＞2000mm）
模鍛管板：直徑公差±0.5%D（數控模鍛）
厚度控制：
常規管板：厚度公差±1.5mm
薄壁管板（δ＜50mm）：厚度公差±0.8mm
控制措施：
激光測徑儀實時監控鍛造過程
立車加工采用恒力刀架（切削力波動＜5%）
1.2 管孔陣列精度
參數常規要求高精度要求（核電）
孔距公差 ±0.3mm ±0.1mm
孔組累積誤差 ≤0.5mm/1m ≤0.2mm/1m
孔徑公差 H9級 H7級
實現方法
鉆孔設備 數控深孔鉆床 五軸聯動鉆銑中心
定位系統 光學對中儀 激光跟蹤儀+RTK定位
2. 形位公差控制
2.1 平面度
密封面要求：
普通管板：≤0.1mm/m（整體≤1mm）
高壓管板：≤0.05mm/m（整體≤0.3mm）
控制工藝：
大型立車"之字形"走刀路徑（消除讓刀誤差）
真空吸盤裝夾（變形量＜0.02mm）
2.2 管孔垂直度
驗收標準：
常規：≤0.1mm/100mm孔深
嚴格：≤0.03mm/100mm（如U型管換熱器）
加工方案：
槍鉆導向套+高壓內冷（壓力≥7MPa）
鉆孔后鉸削（余量0.1-0.2mm）
3. 表面質量控制
3.1 密封面加工
粗糙度控制：
金屬密封：Ra≤0.8μm（金剛石車刀精車）
墊片密封：Ra≤3.2μm（陶瓷刀具加工）
缺陷管控：
不允許存在＞0.02mm深劃痕
色差檢測（白光干涉儀）
3.2 管孔內壁處理
去毛刺標準：
入口/出口倒角0.5×45°
內壁Ra≤6.3μm（電解拋光或珩磨）
特殊要求：
核電管板：氬弧焊重熔孔邊（消除微觀裂紋）
4. 材料特性適配控制
4.1 不銹鋼管板鍛件
防變形措施：
低溫切削（液氮冷卻至-50℃）
分階段加工（粗精加工間隔24h應力釋放）
表面防護：
加工后立即鈍化（硝酸濃度20%-30%）
4.2 合金鋼管板
硬度均勻性：
熱處理后全板硬度差≤30HB
采用感應局部回火補償
氫脆預防：
終加工后200℃×24h去氫處理
5. 檢測技術應用
5.1 在線檢測
智能刀具監測：
振動傳感器預警刀具磨損（閾值設定0.5g）
紅外熱像儀監控切削溫度（＜300℃）
機床集成測量：
Renishaw OMP60測頭（重復精度±1μm）
5.2 終檢方法
檢測項設備/方法精度指標
孔位精度 三坐標測量機（CMM） ±0.01mm
平面度 電子水平儀 0.001mm/m
微觀形貌 共聚焦顯微鏡 縱向分辨率1nm
殘余應力 X射線衍射儀 應力梯度±10MPa
6. 特殊結構精度控制
6.1 管橋強度保障
最小管橋厚度：
設計值×90%（需通過水壓試驗驗證）
強化工藝：
噴丸強化（覆蓋率200%，阿爾門試片0.3mmA）
6.2 堆焊層加工
厚度控制：
過渡層（309L）：3.0±0.5mm
耐蝕層（316L）：5.0±0.3mm
加工要點：
小切深加工（ap≤0.5mm）
層間溫度＜80℃
7. 典型問題解決方案
問題現象根本原因糾正措施
孔距累積誤差大 機床熱變形 恒溫車間（20±1℃）+預熱4h
密封面振紋 工藝系統剛度不足 改用液壓阻尼刀柄
管孔橢圓度超差 鉆頭偏擺 預鉆導向孔+浮動夾頭
堆焊層剝落 切削參數過激 降低轉速30%+高壓冷卻
8. 數字化控制技術
自適應加工：
基于力反饋實時調整進給（如西門子840D sl系統）
虛擬裝配驗證：
通過3D掃描數據模擬管束安裝干涉
9. 行業精度***
參數石化標準核電標準
管孔位置度 Φ0.3mm Φ0.1mm
密封面平面度 0.1mm/m 0.02mm/m
管孔內壁粗糙度 Ra6.3μm Ra1.6μm
管橋厚度公差 ±0.5mm ±0.2mm
通過上述控制措施，可實現：
高壓換熱器管板鍛件：2000次熱循環試驗無泄漏
核電管板：60年設計壽命期內孔徑變形＜0.05mm
臨氫管板：在H?S分壓0.1MPa下無氫致開裂（HIC）
關鍵控制原則："先基準后孔系、粗精分離、應力均衡"，需結合材料特性動態調整工藝參數。
